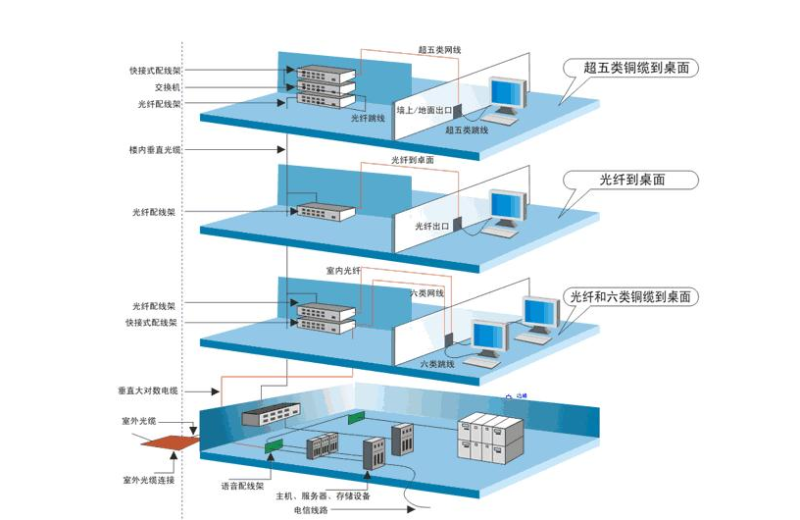

綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來，同時也使這些設備與外部通信網絡相連的綜合布線。

有許多新人在入綜合布線這一行業的時候都會學習很多理論知識，比如說光纜的種類啊，類型啊等等基礎理論知識，但是要將理論知識轉變?yōu)閷?shí)際卻不是一件容易的事。那么，綜合布線到底怎么布線呢？

>

綜合布線到底怎么布線：
1，線纜布放的一般要求：
（1）線纜布放前應核對規格、程式、路由及位置是否與設計規定相符合。
（2）布放的線纜應平直，不得產生扭絞、打圈等現象，不應受到外力擠壓和損傷。
（3）在布放前，線纜兩端應貼有標簽，標明起始和終端位置以及信息點的標號，標簽書寫應清晰、端正和正確。
（4）信號電纜、電源線、雙絞線纜、光纜及建筑物內其它弱電線纜應分離布放。
（5）布放線纜應有冗余。在二級交接間、設備間雙絞電纜預留長度一般為3-6m，工作區為0.3-0.6m。特殊要求的應按設計要求預留。
（6）布放線纜，在牽引過程中吊掛線纜的支點相隔檢舉不應大于1.5m。
（7）線纜布放過程中為避免受力和扭曲，應制作合格的牽引端頭。如果采用機械牽引，應根據線纜布放環境、牽引的長度、牽引張力等因素選用集中牽引或分散牽引等方式。

2，放線：
（1）從線纜箱中拉線：
a．除去塑料塞。
b．通過出線孔拉出數米的線纜。
c．拉出所要求長度的線纜，割斷它，將線纜滑回到槽中去，留數厘米伸出在外面。
d．重新插上塞子以固定線纜。
（2）線纜處理（剝線）：
a．使用斜口鉗在塑料外衣上切開“1”字型長的縫。
b．找出尼龍的扯繩。
c．將電纜緊握在一只手中，用尖嘴鉗夾緊尼龍扯繩的一端，并把它從線纜的一端拉開，拉的長度根據需要而定。
d．割去無用的電纜外衣。（另外一種方法是利用切環器剝開電纜。）

3，線纜牽引：用一條拉線將線纜牽引穿入墻壁管道、吊頂和地板管道稱為線纜牽引。在施工中，應使拉線和線纜的連接點盡量平滑，所以要采用電工膠帶在連接點外面緊緊的纏繞，以保證平滑和牢靠。

（1）牽引多條4對雙絞線：
* 將多條線纜聚集成一束，并使它們的末端對齊；
* 用電工膠帶緊繞在線纜束外面，在末端外繞長5-6cm；
* 將拉繩穿過電工帶纏好的線纜，并打好結。

（2）如果在拉線纜過程中，連接點散開了，則要收回線纜和拉線重新制作更牢靠固定連接：
* 除去一些絕緣層暴露出5cm的裸線；
* 將裸線分成兩條；
* 將兩束導線互相纏繞起來形成環；
* 將拉繩穿過此環，并打結，然后將電工帶纏到連接點周圍，要纏得結實和平滑。

（3）牽引多條25對雙絞線：
* 剝除約30cm得線纜護套，包括導線上得絕緣層；
* 使用斜口鉗將線切去，留下約12根；
* 將導線分成兩個絞線組；
* 將兩組絞線交叉穿過拉線得環，在線纜得那邊建立一個閉環；
* 將雙絞線一端的線纏繞在一起以使環封閉；
* 將電工帶緊緊地纏繞在線纜周圍，覆蓋長度約5cm，然后繼續再繞上一段。

弱電工程綜合布線怎樣做好線纜標簽

一、線纜標識的特點：線纜標識系統不僅可以為運行檢修人員進行正確的日常維護和異常事故處理提供正確保證，同時也為后人提供了幫助，即使新上崗人員，只要按照標識就不會產生誤操作。

二、如何選擇線纜標簽：在端子做好以前還是做好以后做標識

線纜標識卡：
1、可在終端連接之前或者之后使用。
2、內容清晰。標簽完全纏繞在線纜上。

熱縮線纜標識管：
1、只能在終端連接之前使用，通過電線的開口端套在電線上。
2、在熱縮或者套接之前可以隨便更換標識，具有靈活性
3、套接端子后，套管就成為能耐惡劣環境的永久標識。并且成本低。

線纜的直徑是多少：
線纜的直徑?jīng)Q定了所需標識的類型、長度或者套管的直徑。
線纜標識卡普遍用于大平方線纜、大對數電纜、戶外光纜上。
而熱縮標識管普遍應用于小平方二次小線上面。標識卡可適用各種不同直徑的線纜。

三、線纜標簽將放置于什么樣的環境中：

選擇一種最佳的線纜標識是至關重要的。需要考慮的因素包括：
1、是否會接觸到油、水、化學物品或者溶劑？
2、是否需要阻燃？
3、國家對此是否有特殊規定或其他規定？
4、是否用在潔凈或其他環境中？即使是在惡劣環境下，熱轉移式的打印，工業級的打印質量，具有強抗污性，實際上打印內容也同樣“抗油污”。

四、打算自己打印還是購買預加工好的標識：

購買線纜標識：
1、有多種各樣的預印內容可供選擇；
2、若需求量比較大，可提供定制預印內容；
3、有做標識卡和套管式，等各種各樣的標記可供選擇，使用方便，運輸便利；
4、適用于各種應用場合。

自行打印標識：
1、根據需要打印各種內容(即使您打印的量很少)；
2、有可供便攜式打印機、熱轉移打印機、電腦式打印機的各種標簽標牌套管材料；
3、適合打印較長字符；
4、并有適合不同應用場合的標簽尺寸。

五、線纜標識要求：

布線標簽標識系統的實施是為了為用戶今后的維護和管理帶來最大的便利，提高其管理水平和工作效率，減少網絡配置時間。
所有需要標識的設施都要有標簽，每一電纜、光纜、配線設備、端接點、接地裝置、敷設管線等組成部分均應給定唯一的標識符。標識符應采用相同數量的字母和數字等標明，按照一定的模式和規則來進行。
建議按照“永久標識”的概念選擇材料，標簽的壽命應能與布線系統的設計壽命相對應。建議標簽材料符合通過UL969（或?qū)?yīng)標準）認證以達到永久標識的保證；同時建議標簽要達到環保RoHS指令要求。所有標簽應保持清晰、完整，并滿足環境的要求。標簽應打印，不允許手工填寫，應清晰可見、易讀取。
特別強調的是，標簽應能夠經受環境的考驗，比如潮濕、高溫、紫外線，應該具有與所標識的設施相同或更長的使用壽命。聚酯、乙烯基或聚烯烴等材料通常是最佳的選擇。要對所有的管理設施建立文檔。文檔應采用計算機進行文檔記錄與保存，簡單且規模較小的布線工程可按圖紙資料等紙質文檔進行管理，并做到記錄準確、及時更新、便于查閱、文檔資料應實現漢化。

戶內和戶外的使用：對于戶內和戶外的使用的標簽，應能夠經受環境的考驗，比如潮濕、高溫、紫外線，應該具有與所標識的設施相同或更長的使用壽命。建議標簽材料符合通過UL969（或?qū)?yīng)標準）認證以達到永久標識的保證；同時建議標簽要達到環保RoHS指令要求。

電纜標識：
電纜標識最常用的是覆蓋保護膜標簽，這種標簽帶有粘性并且在打印部分之外帶有一層透明保護薄膜，可以保護標簽打印字體免受磨損。
除此之外，單根線纜/跳線也可以使用非覆膜標簽、旗式標簽、熱縮套管式標簽。常用的材料類型包括：乙烯基、聚酯和聚氟乙烯。
對于成捆的線纜，建議使用標識牌來進行標識。這種標牌可以通過打印機進行打印，尼龍?jiān)鷰Щ蛎珰謳c線纜捆固定，可以水平或垂直放置，標識本身應具有良好的防撕性能，并且符合RoHS對應的標準。
電纜標識最常用的是覆蓋保護膜標簽，這種標簽帶有粘性并且在打印部分之外帶有一層透明保護薄膜，可以保護標簽打印字體免受磨損。除此之外，單根線纜/跳線也可以使用非覆膜標簽、旗式標簽、熱縮套管式標簽。

配線面板/出口面板的標識：
配線面板標識主要以平面標識為主，要求材料夠經受環境的考驗，且符合RoHS對應的環境要求，在各種溶劑中仍能保持良好的圖像品質，并能粘貼至包括低表面能塑料的各種表面。標簽應打印，不允許手工填寫，應清晰可見、易讀取。所有標簽應保持清晰、完整，并滿足環境的要求。

以上就是綜合布線的全部?jī)?nèi)容了，其實在綜合布線中做好線纜標簽是極其重要的一件事，因?yàn)樵谝粋€(gè)線路系統中，運行維護人員不可能對繁多的設備和線路做到一一熟記，為了在巡視檢查中做到不遺漏，對線路的標識管理必不可少。應在對每條線路做好標識后，進行整理匯總，張貼在醒目的位置，今后進行巡視檢查時，只要嚴格按照項目要求逐一檢查就可以做到不遺漏。
